1、系統概述
建筑樓宇的發展，要求我們在設計的時候要考慮到10~30年的使用功能而不落后，同時能為未來的科學發展提供更好的應用條件。建筑的能耗管理，要求我們能使用高端的科學技術去實現和應用它。能源管理系統通過對本項目的用電、用水以及空調冷熱量等計量數據進行監控，實現對綜合能耗信息的集中管理及對樓內的機電設備進行監測、控制，從而管理機電設備運行狀態、運行參數設置，最終達到設備管理、環境溫濕度的舒適性控制、節能管理等功能，以致力于創造一個高效、節能、舒適、高性價比、溫馨的辦公購物環境。
2、系統技術要求
2.1系統架構

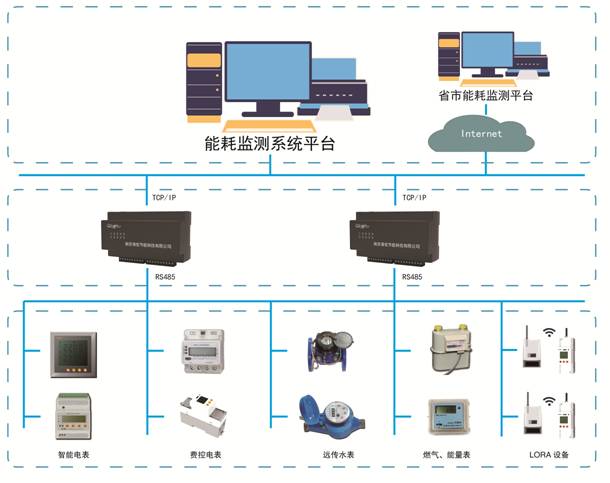

根據本項目建筑物設備分布特點選擇分布式控制系統，實現就地控制，集中管理，既提高系統的穩定性，減少系統管線的投資，實現最大限度的最優比。根據相關要求和功能對各個獨立分系統進行優化設計。本項目能源計費系統網絡傳輸分三層架構：
網絡控制層采用TCP/IP協議，數據采集器支持雙服務器，可以將省市必須上傳的數據進行統一上傳。同時將其他相關數據進入本地建筑能效監測平臺。
現場層數據采集器需要支持RS485、M-BUS、LONWORKS等接口，支持各類標準的MODBUS、DLT-645等各類標準國家協議。
水表、電表作為前端設備在第三層。
（1）若物理接口為RS485接口通常符合通信協議ModBus或CJ/T-188協議，現場表具配置對應電源。
（2）若物理接口為M-BUS接口通常符合通信協議CJ/T-188協議，現場表具依靠通訊線供電。
2.2設計內容
電的能耗計量：針對項目各區域、各樓層各用電回路電能耗數據進行實時監測，根據每個配電箱的電力回路的不同用途進行獨立分類分項計量，根據電力遠傳儀表的數量和位置設置相應的電表數據采集器，然后通過采集器將所有電力回路能耗數據時時上傳到本地和上一級能耗管理系統。
同時可實現對商鋪和辦公區域各用戶電表進行遠程讀數、儀表計量故障檢測等功能，結果可生成查詢報表。對電量的使用數據進行綜合的分析、統計、打印和查詢等功能，并根據用戶需要可選擇不同樣式報表的打印。運行數據可生成帶用戶編號的每戶用量日報、月報，進行費用結算，并對異常用戶給予警告。各項財務參數、計費方式等設置，按業主設置統計客戶不同表使用量，按業主設置的財務參數、計費方式及根據不同表讀數，自動計算客戶應繳納的費用實現收費單的打印，能做到分時、分戶采用不同費率標準收費，為物業管理以及費用的收繳提供可靠的依據。
水的能耗計量：
根據設計院給水系統設計，結合建筑功能用水需求，設置用水計量裝置進行能效監測計量。通過數據采集器將水能耗數據時時上傳到本地和上一級能耗管理系統。
空調的能耗計量：
總冷/熱水回路流量，總供回水溫度，需獨立計量區域的流量及供回水溫度；需獨立計量區域的空調箱及風機盤管等末端設備，在冷、熱水管上分別安裝能量計量裝置；對集中式空調冷熱源系統的冷/熱水主管上設置能量計量
2.3系統技術要求
l 本系統的關鍵硬件設備是數據采集設備，本工程擬采用的數據采集器完全符合《國家機關辦公建筑和大型公共建筑能耗監測系統建設相關技術導則》要求。主要特點是：（1）數據采集器支持周期方式數據采集、固定時刻數據采集和當前時刻數據采集，并可接受數據中心通過數據管理平臺下達的命令及相關設置。
（2）數據采集方式提供主動上報方式功能。主動上報是指數據采集器在根據事先設置的上報時刻自動發送數據。
（3）數據采集器具備單一電量數據采集、電流電壓等多參數及多種能源消費數據采集多種系列產品，后者應支持同時對不同用能種類的計量裝置進行數據采集，支持多種通訊協議接口，實現同時采集電能表（含單相電能表、三相電能表、多功能電能表）、水表、燃氣表、熱（冷）量表等多種參數的功能。數據網關支持多臺計量裝置設備進行數據采集。
(4) 數據采集器支持本地及遠程Web配置功能，且配置信息可以導出。
(5) 數據采集器采用低功耗嵌入式設備，內嵌操作系統及128 M以上內存。具備內部時鐘功能，可接收并執行校時等命令。具備存儲不少于1年的能耗數據的容量。
(6) 數據采集器宜支持對計量裝置能耗數據的初步解析運算功能。
(7) 數據采集器支持對數據采集系統故障的定位和診斷，并支持向數據中心上報故障信息。
(8) 數據采集器支持斷點續傳功能。
l 本系統采用成熟的Web軟件技術和先進的體系架構實現，應用軟件滿足以下特點：
（1）采用Microsoft.Net或Java技術構建，與世界先進軟件技術保持同步；
（2）網絡版解決方案，全面支持B/S架構；
（3）全新友好的Web風格操作界面；
（4）多級數據保護技術與嚴密的邏輯設計，數據傳輸精確可靠，數據完整性不受系統斷電及意外故障的影響；
（5）高度專業化設計，內容全面，業務流程清晰，操作過程簡單易學；
（6）功能模塊易用性強，可擴展性強，體系結構關聯緊密；
（8）備選多種數據同步技術，系統靈活性強；
2.4系統功能要求
| 序號 | 功能項 | 功能模塊 | 功能描述 |
| 1 | 數據采集層 | 數據采集采取定時自動模式 | |
| 可根據用戶事先設定的采集間隔自動進行數據采集和存儲 | |||
| 數據采集采取多種系統安全性措施，如上層網絡狀態的偵測，下層儀表設備的故障判斷與定位等。 | |||
| 數據上傳采用導則要求的XML文件加密上傳的方式，定時主動往中心服務器傳輸能耗數據 | |||
| 系統默認是15分鐘上傳一次 | |||
| 當采集器端網絡出現臨時故障時，采集器自身提供不少于30天的臨時數據存儲空間，并在網絡再次恢復時，主動把未上傳的數據傳輸?shù)街行姆掌?，保證能耗數據的完整性。 | |||
| 2 | 數據存儲層 | 數據存儲區中存儲的是按照數據抽取頻率，把原始采集數據與樓宇基礎信息、設備基礎信息、報警規則信息結合處理后，形成節能監管平臺系統實時監測、明細查詢、報警提示所需要的原始明細數據。 | |
| 各類數據的大批量加工即可不影響實時的數據采集，而只是在數據庫上進行處理，同時也為各類明細查詢顯示提供給出數據源。 | |||
| 后臺分析數據庫中存儲的是按照數據抽取頻率，把數據存儲區的基礎數據按照統計、分析、比較功能的要求進行不同時間段的分類、匯總和折算。提高整個系統的運行效率，最大化縮短系統的響應時間。 | |||
| 各類數據的大批量加工不會影響到節能監管平臺系統的查詢響應速度，只是在數據庫內進行處理 | |||
| 處理后的結果可以讓系統根據用戶的需求直接進行調用，大大減少系統頁面功能的計算工作量，提高整個系統的運行效率，最大化縮短系統的響應時間 | |||
| 3 | 數據展示層 | 可再生能源 | 平行于太陽能采集器的太陽輻射度、室外溫度 集熱系統進、出口溫度 集熱系統循環流量 輔助熱源耗能量 |
| 配電監測模塊 | 提供實時曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。 |
||
| 電力參數監測 | 可實時和定時采集現場設備的各電參量及開關量狀態（包括三相電壓、電流、功率、功率因數、頻率、電能等） | ||
| 電力平衡分析 | 通過監測輸入電量和輸出電量，系統實時監測整個配電系統的不平衡率 |
||
| 峰谷電分析 | 通過尖峰平谷電監測，發現企業建筑用能密集時段，合理安排企業建筑生活生產，推行尖峰平谷用電制度實現節約用能 | ||
| 分項能耗監測 | 通過選擇建筑和能耗類型對各建筑物電能或各分項用電（其中包括水、柴油、汽油、碳排放）進行數據匯總，做出上期總值、本期總值、變化率和變化曲線，以及能耗同比分析或環比分析。查詢?nèi)掌诳删_到日、周、月、年或自定義。 | ||
| 區域能耗監測 | 通過選擇區域和能耗類型對各建筑物電能或各分類能耗（其中包括水、電、氣、暖）進行數據匯總，做出上期總值、本期總值、變化率和變化曲線，以及能耗同比分析或環比分析。查詢?nèi)掌诳删_到日、周、月、年或自定義。 | ||
| 能耗排名 | 通過選擇建筑、能耗類型、統計類型、排序方式各建筑物電能或各分類用電（其中包括水、能量等）進行數據統計做出柱形圖，清楚的了解各個建筑的電能或分項電能的基本耗能情況，并作出排名分析。 |
||
| 能耗指標 | 通過選擇建筑和能耗類型對各建筑物電能或各分類用電（其中包括水、能量等）進行數據分析，作出實際值和指標值的分析曲線。查詢?nèi)掌诳删_到日、周、月、年或自定義。實時了解和掌握建筑任意時間或時間段的耗能情況，并作出指標分析。 | ||
| 能耗預警 | 對儀表的實時狀態進行監控，對數據異常或儀表故障實時報警提示并生成報警記錄和操作記錄，實現電流電壓越限報警。 | ||
| 節能控制功能模塊 | 可以通過聯網溫控器對大樓空調進行節能管理。還可以通過帶485通訊模塊DDC，配合智能樓宇進行電梯、照明、給排水等能耗節能管理 | ||
| 能耗報表 | 主要包含總能耗報表、區域能耗報表和設備能耗報表，可定制其他報表 |
||
| 預付費功能 | 可以實時監測具體表具實時數據，完成數據實時跟蹤核對，以直觀方式展現；可自定義水電單價；水電表低電量進行報警，可設置透支費用，并以郵件或短信等方式通知用戶；可擴展支持遠程預付費，欠費斷電功能；支持惡性負載識別； | ||
| 能耗運維 | 采用“互聯網+運維服務”先進模式，通過移動客戶端（微信）的方式為系統每個設備設立單獨二維碼標識，每個二維碼可獨立編寫設備安裝信息、設備廠家、設備型號、設備技術參數信息、設備巡檢記錄，為每個項目建立運維檔案，制定合理運維計劃 |
||
| 系統開放性和可擴充性要求 | 通過豐富的內置軟件接口（免登陸，HTTP+JSON等）與第三方系統無縫集成 |
3、系統功能介紹（B/S）

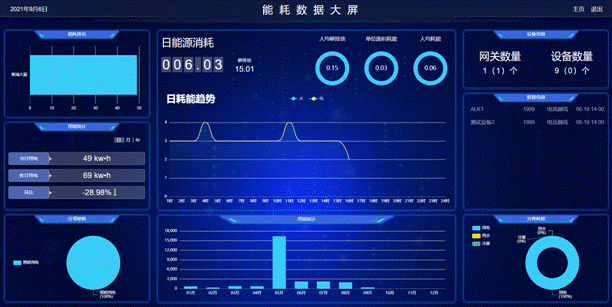

系統具備能耗數據實時采集和通訊、遠程傳輸、自動分類統計、數據分析、指標比對、圖表顯示、報表管理、數據儲存、數據上傳等功能。軟件要求提供軟件著作權登記證書。3.1系統總攬功能模塊
全面、實時查看能源管理平臺管理范圍內各建筑物的總能耗、碳排放量及各分類能耗（電量、水耗量、燃氣量、集中供熱耗熱量、集中供冷冷量、可再生能源等）數據；實時了解各分類能耗數據的日環比、周環比、月環比情況；實時查看管理范圍內建筑物所在地天氣情況及趨勢、空氣的潔凈度。實現了實時掌握整個系統的基本情況以及耗能情況。
3.2系統基礎配置功能模塊
能耗監測系統平臺“基礎配置”功能主要包含區域配置管理、采集器管理、計量器具管理、部門管理、賬戶權限管理。（1）區域配置管理
通過錄入建筑信息的基本概況，對項目名稱、項目屬地、建設單位、建筑技術類型、建筑總面積、項目地址等信息進行統一管理。
（2）采集器管理
可創建各設備設施基本信息、操作說明書、操作人員維護保養記錄、運行記錄、耗能狀況圖表。
（3）計量器管理
主要功能為新增、刪除計量器具（包含智能電表、遠傳水表、能量表、聯網溫控器、各種傳感器等）。定義各個計量器具得名稱、所屬采集器、計量器具類型、計量器具型號、計量器具安裝位置等信息。
（4）部門管理
主要功能為新增、刪除部門，定義部門從屬關系。
（5）賬戶權限管理
具體包括：添加用戶、編輯用戶、刪除用戶、密碼設置等功能。
3.3配電分析模塊

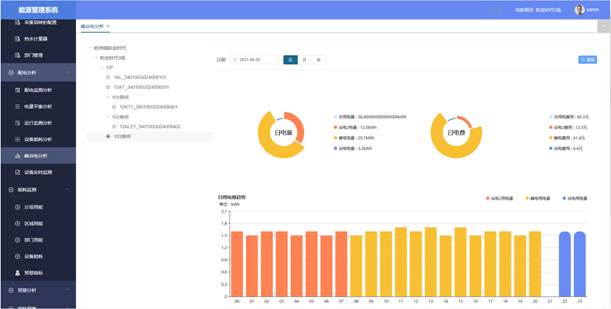

能源管理平臺“配電分析”功能模塊通過對建筑物低壓配電房安裝分類和分項能耗計量裝置、直接數字控制器、各類傳感器及變送器，通過數據采集器實時采集能耗數據、環境參數、重點耗能設備運行參數等數據信息，并直接上傳至數據中心或經地市級數據中心（或數據中轉站）。（1）電力參數監測功能
可實時和定時采集現場設備的各電參量及開關量狀態（包括三相電壓、電流、功率、功率因數、頻率、電能、開關位置、設備運行狀態等）
（2）電力平衡分析功能：

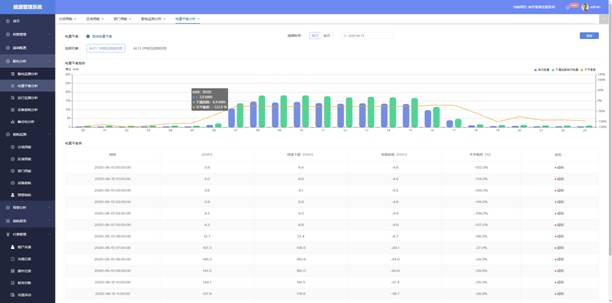

通過監測輸入電量和輸出電量，系統實時監測整個配電系統的不平衡率
（3）運行監測分析功能：

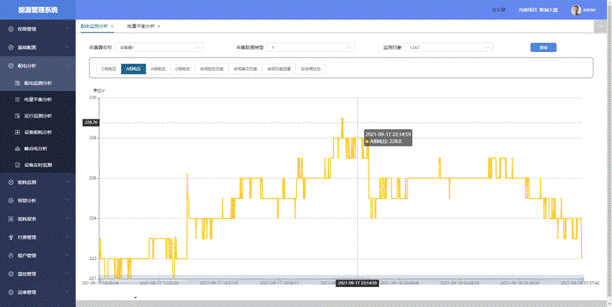

提供實時曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。
（4）峰谷電分析功能：通過尖峰平谷電監測，發現企業建筑用能密集時段，合理安排企業建筑生活生產，推行尖峰平谷用電制度實現節約用能

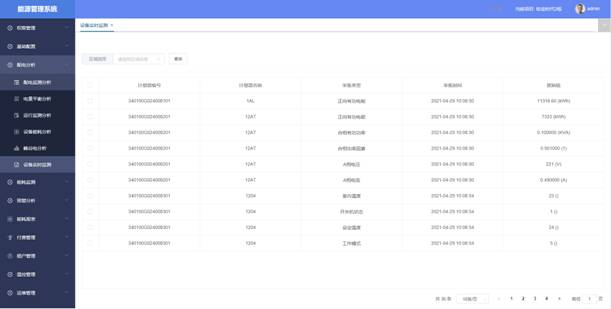

（5）實時數據監測功能：實時顯示各大樓的水、電、暖三種能源的實時儀表讀數

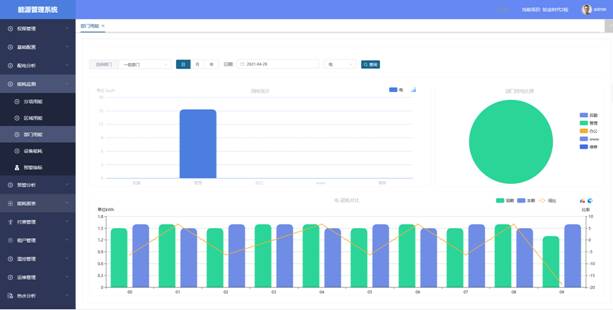

3.4能耗監測模塊
（1）分項能耗監測功能：通過選擇建筑和能耗類型對各建筑物電能或各分項用電（其中包括水、柴油、汽油、碳排放）進行數據匯總，做出上期總值、本期總值、變化率和變化曲線，以及能耗同比分析或環比分析。查詢?nèi)掌诳删_到日、周、月、年或自定義。

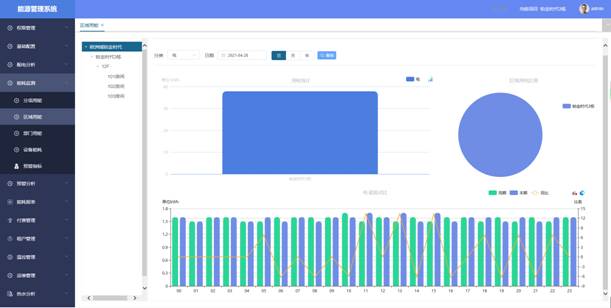

（6）區域能耗監測功能：
通過選擇區域和能耗類型對各建筑物電能或各分類能耗（其中包括水、電、氣、暖）進行數據匯總，做出上期總值、本期總值、變化率和變化曲線，以及能耗同比分析或環比分析。查詢?nèi)掌诳删_到日、周、月、年或自定義。
（7）能耗排名功能
通過選擇建筑、能耗類型、統計類型、排序方式各建筑物電能或各分類用電（其中包括水、能量等）進行數據統計做出柱形圖，清楚的了解各個建筑的電能或分項電能的基本耗能情況，并作出排名分析。
（8）能耗指標功能
通過選擇建筑和能耗類型對各建筑物電能或各分類用電（其中包括水、能量等）進行數據分析，作出實際值和指標值的分析曲線。查詢?nèi)掌诳删_到日、周、月、年或自定義。實時了解和掌握建筑任意時間或時間段的耗能情況，并作出指標分析。
3.5能耗預警功能

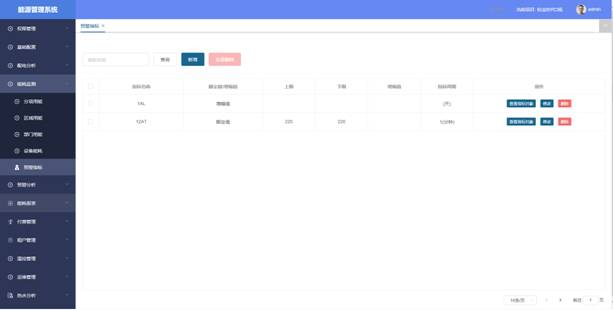

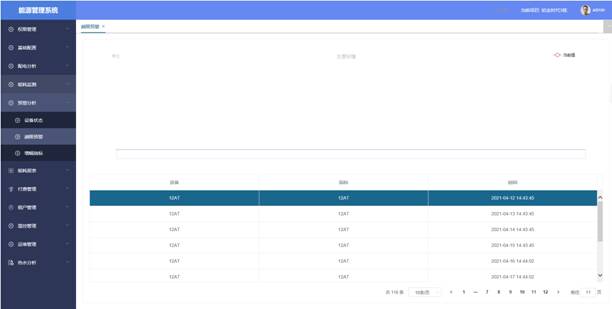

對儀表的實時狀態進行監控，對數據異常或儀表故障實時報警提示并生成報警記錄和操作記錄，實現電流電壓越限報警。
3.6節能控制功能模塊

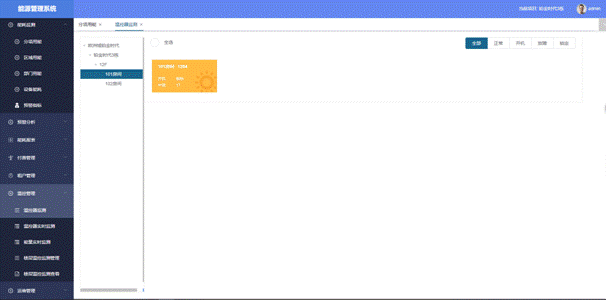

可以通過聯網溫控器對大樓空調進行節能管理。還可以通過帶485通訊模塊DDC，配合智能樓宇進行電梯、照明、給排水等能耗節能管理。l 實現空調開、關控制；鎖定控制；
l 遠程設定室內溫度；顯示室內溫度；
l 遠程控制控制風機三速；顯示實際工作風速；
l 遠程制冷、制熱及通風模式設定；
l 時鐘功能；完成遠程定時控制及四時段定位控制功能。
3.7統計報表功能模塊

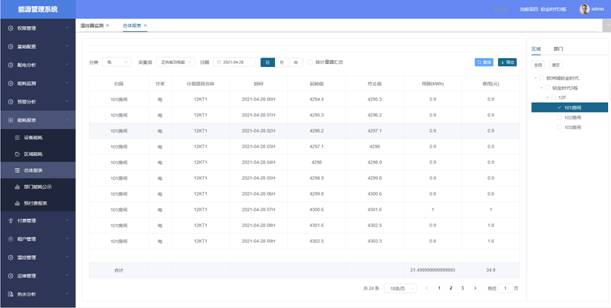

能耗管理平臺“統計報表”功能主要包含設備能耗報表、區域能耗報表、總體能耗報表和計費報表。
3.8預付費功能模塊
（1）權限管理系統應具有嚴格的操作員管理及操作員權限管理。
系統對操作員以身份進行劃分，對不同身份的操作員授以不同的操作權限，系統管理員具有最高權限，可對其他操作員進行權限管理。
（2）系統參數設置
為了配合管理，系統需具備集中的參數設置電表，各類參數集中配置管理；針對房間、表具等具備共性的參數設置必須提供個別、批量操作功能；如果這些參與與硬件相關聯，系統也必須支持對硬件設備個別、批量操作。
（3）查詢、報表功能
ü 面向客戶查詢功能，學生僅限查詢自己相關寢室電使用情況和繳費信息；
ü 系統與定義的報表至少要求包括日、月、年的各部分匯總統計報表、各類財務操作明細，匯總報表等；各類異常信息報表等；
（4）單價設置
ü 系統支持一表一價的設置；
ü 系統支持單價變更的批量處理，且具備合理的余量處理機制。
（5）預付費功能
用戶應首先到指定購電處購電，售電計算機將在十秒鐘內自動將數據發送到各個用電單元
（6）實時監控功能
ü 系統具備對電表統一進行實時監控的功能，同一頁面顯示；
ü 監控內容至少包括當前計量讀數、各種狀態信息（例如各種原因的開關控制）等；人工讀取、設置參數和各類控制操作及狀態變化頁面響應時間不大于3s；
ü 支持各類批量操作，至少包括參數批量設置、批量開關控制等。
（7）低電量提醒功能
電量低于某警戒值提醒用戶繳費
（8）負載控制功能
當用戶使用了管理方基于安全用電考慮而禁止的電器設備時，系統將自動斷開該回路；
（9）定時控制功能
管理方可以根據自身管理需求，對用戶用電時間進行定時控制，系統共有多個定時器，定時類型多樣，可按不同的日期和不同的用戶組別分別進行控制其開、關。
3.9系統運維模塊（運維牛云平臺）
采用“互聯網+運維服務”先進模式，通過移動客戶端（微信）的方式為系統每個設備設立單獨二維碼標識，每個二維碼可獨立編寫設備安裝信息、設備廠家、設備型號、設備技術參數信息、設備巡檢記錄，為每個項目建立運維檔案，制定合理運維計劃，通過移動客戶端（微信）實現一鍵報修，對故障設備物業人員只需要通過微信掃一掃功能就可以報修。在報修時報修人員還可以一鍵發送故障現象，解決了以往傳統設備維護找不到相應人員及由于物業人員水平不到位錯報誤報的問題。平臺會根據物業人員的報修自動檢測到設備安裝的各類信息，在確實設備存在問題的情況下，平臺會自動選擇附近最合適的工程師進行上門服務，減少了維修周期。同時如果需要跟換設備的話，平臺會根據報修時檢測到設備信息對應安排相同型號的設備，同時在設備發出前及時下載和現場相同的程序等信息，避免了由于相關文件的丟失等問題不能及時維修的問題。同時移動客戶端還提供各種節能知識講義，方便后期物業人員對產品維護和保養知識的學習。
